36．如图64将电阻值为R的导线接在a，b两端，伏特表的读数为12伏，安培表的读数是0.8安，若换用电阻值为4R的导线接在a、b两端，则伏特表和安培表的读数分别为 ［ ］

A．3伏、0.2伏 B．12伏、0.2安

C．3伏、0.8安 D．12伏、3.2安

37．图65所示的电路中，电源电压不变，K闭合时，电灯L正常发光，要在K断开时，电灯L仍能正常发光，滑动变阻器的滑片P应该 ［ ］

A．向右移动 B．不动

C．向左移动 D．先向右移，再回到原位

39．在图66所示的电路中，电压U保持不变，滑动变阻器R2的总电阻值是R1的7倍。当滑片P由a移到b时，R1两端电压的变化范围是 ［ ］

A．从0到U/7 B．从U到U/8

C．从0到U/8 D．从U到U/7

40．图67是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的 ［ ］

36．B 37．C 39．B 40．C

二、填空题

41．将电阻值为6欧姆和3欧姆的电阻并联时，总电阻为______欧姆。

42．图68中有四组不同的电阻，已知R1<R2，由图可以看出电阻值最小的一组是______。

43．修理某用电器时，需要一只4.5欧姆的电阻，现在手边有1欧姆电阻2只，9欧姆电阻4只，4欧姆电阻2只，应选用______欧姆电阻______只______联。

44．已知两个电阻的数值R1=R2=10欧姆，则这两个电阻串联后的总电阻是______欧姆，这两个电阻并联后的总阻值是______欧姆。

45．在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是______欧姆；如果在它两端不加电压，通过它的电流强度是______安培，这段导体的电阻是______欧姆。

41．2 42．(2) 43．9 2 并 44．20 5

45．5 0 5 46．7.5 0.12 47．A（向左） 变大

46．如图69所示，电源电压U=12伏（保持不变），电阻R1=100欧姆，变阻器R2的最大电阻值是60欧姆，闭合电键K，当滑动片P从R2的左端到右端的过程中，伏特表读数最小值是______伏，安培表读数的最大值是______安。

47．在图70所示的电路中，电源电压保持不变，要使安培表的读数增大，变阻器R的滑片P应向______端移动，在这过程中伏特表的读数将______（填不变，变小或变大）。

48．如图71所示电路，电源电压U=12伏特，滑动变阻器R的最大电阻值为20欧姆，灯泡的电阻RL=4欧姆，当滑动变阻器的滑片P从一端滑动到另一端的过程中，安培表示数的变化范围是______，伏特表示数的变化范围是______。

49．在如图72所示的电路中R的阻值为2欧姆，灯泡两端的电压是3伏特，电源电压是4伏特，则R的两端的电压是______伏特，灯泡的电阻是______欧姆。

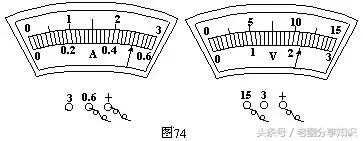

50．在图73的电路中，R1=R2，当K闭合后，安培表和伏特表指针的指示位置如图74所示，则电路中的总电流强度为______安培，总电压为______伏特，R1阻值的大小为______欧姆。

48．0.5~3安培 0~10伏特 49．1 6 50．0.5 10 40

51．铭牌上标有“6V 10Ω”的电铃，要串联一个______欧姆的电阻，才能使它在9伏特的电压下正常工作。

52．有两只电阻，R1=3欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=______，若将它们并联后接到同一电源上，则通过它们的电流强度之比为I1：I2______。

53．两个定值电阻R1：R2=2：3，将它们并联接在一个电源上，通过它们的电流强度之比I1：I2为______，它们两端的电压之比U1：U2为______。

54．在某导体两端加6伏特电压时，测得通过导体的电流强度为2安培，则在10秒内通过导体横截面的电量是______，该导体的电阻为______。如果这个导体两端不加电压时该导体的电阻为______。

55．如图75所示的电路中，当电阻R1的滑动触点移动时，伏特计的读数将发生变化，伏特计读数的范围是______至______。

51．5 52．1：2 2：1 53．3：2 1：1 54．20库仑 3欧姆 3欧姆 55．12伏特 8伏特
