电的基本概念——识字

在初、高中物理中涉及到电学基本概念相对简单。如果已经具备比较清楚的电学概念，本篇完全可以略过，敬请关注本号后续内容。如果没有学过或时间太久已没有太多印象，要想深入学习可通过网络搜索，有较多的资源可以学习。若不想花费太多的时间去进行深入学习，应把本篇整理出来的电学基本概念深入理解，相信对后续电子技术的学习非常有益。

1.电路（英文：Electrical circuit）又称电子回路，是由电气设备和元器件，按一定方式联接起来为电荷流通提供路径的总体，也叫电子线路或电气回路。

通过下图可直观的理解与电路有关的基本概念：

电路的串联与并联、电路的通路、短路和断路。

电路基本概念配图

2.电压（英文：Voltage），电子技术中有时称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。其大小等于单位正电荷因受电场力作用从A点移动到B点所做的功，电压的方向规定为从高电位指向低电位的方向。电压的国际单位制为伏特（V，简称伏），常用的单位还有微伏（μV）、毫伏（mV）、伏（V）、千伏（kV）等。

3.电阻（英文：Resistance），通常用"R"表示，电子在物体内做定向移动会遇到阻碍作用，这种阻碍称为电阻，表示导体对电流阻碍作用的大小。常用的单位有：欧姆（Ω），千欧（ΚΩ），兆欧（ΜΩ）等。电阻的种类繁多，从构成材料分，有碳质电阻器、碳膜电阻器、金属膜电阻器、线绕电阻器等。从结构形式分，有固定电阻器、可变电阻器和电位器三种。不同类型的电阻知识将在后续使用时加以介绍。

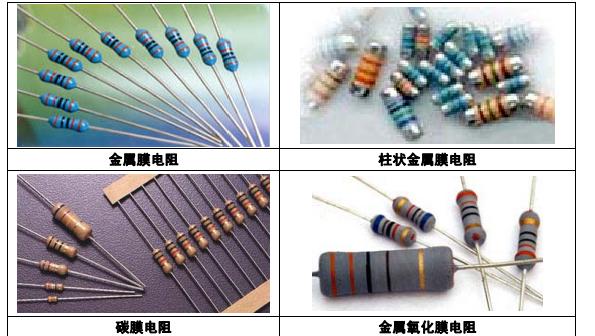

常见碳膜电阻及金属膜电阻

电阻的串联：串联电路的总电阻等于各串联电阻之和，即：

R总=R1+R2+R3+…

电阻的串联与并联：并联电路中总电阻的倒数等于各电阻倒数之和，即：

1/R总＝1/R1+1/R2+…+1/Rn

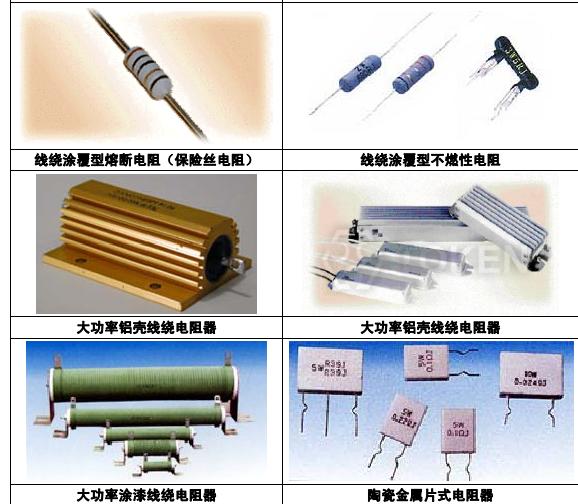

大功率、绕线电阻及陶瓷金属片式电阻

4. 电流（英文：Current）通常用"I"表示（大小写有区别，后续介绍），指单位时间里通过导体任一横截面的电量叫做电流强度，简称电流，单位是安培（A），电学上规定正电荷定向流动的方向为电流方向。常用的单位有：千安（kA）、安培（A）、毫安（mA）、微安（μA）。

换算关系：1kA=1000A、1A=1000mA、1mA=1000μA。

5. 欧姆定律：在同一电路中，通过某一导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比。即：I= U/R

常用的变形公式有：U=IR 或 R=U/I

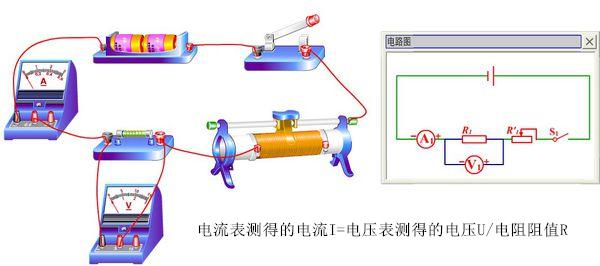

图解欧姆定律

该定律是电子技术中最基本也是非常重要的定律，一定要理解其含义并掌握。

6.电功和电功率

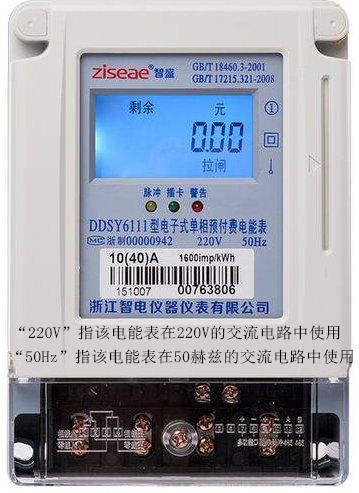

电能（电功）表

电功：电能转化成多种其他形式能的过程可以说是电流做功的过程，有多少电能发生了转化就说电流做了多少功，即电功是多少。电功公式: W= UIt

电功的单位：焦耳，简称焦，符号J；日常生活中常用千瓦时为电功的单位，俗称"度"，即：

1度=1kw.h=1000w×3600s=3.6×106J

电功率：电流在单位时间内做的功叫做电功率。表示消耗电能快慢的物理量，用P表示，单位是瓦特（Watt），简称"瓦"，符号是W，常用:千瓦（KW）。

计算方法：P=W/t=UI。

对于纯电阻电路，计算电功率还可以用公式P=I^2*R和P=U^2 /R。

对于其它如电场、磁场、电磁感应等与电学相关的知识在后续用到时加以补充，掌握了上述基本概念就可以开启我们的电子技术学习之旅了，让我们拭目以待！

切记：越努力越幸运！
