中考物理｜电学电路分析技巧，学会将电路化繁为简，突破难题必备

中考物理中的电学部分是？中考压轴题以及难点最多的地方，很多同学也就在这部分内容上望而却步，看着白花花流走的分数却无能为力，今天唐老师就针对电镀的解题过程当中需要进行分析的技巧以及一些解题的方法，通过细节的分析，能够给大家在解决电学题型过程当中提供更多的思路或方法的指导。

希望能够帮助大家克服电学难的问题，以便于自己在解题当中即便没有拿到满分，但是对于题目条件的分析以及条件的化简过程当中能提供更多的方法，得分率也会更高一些。

电路最难的部分莫过于动态电路的解析，这个过程当中需要大家对电路的情况进行陕西的分析，这其中所产生的一些变化是同学们在分析过程中的最大难点。只要牢记电路简化的一些基本原则，将解决电路问题的思路打通，那么解决实际的问题或进行简单的计算是没有太大问题的。

第一，导线零电阻的理解和运用。有电流流过的导线两端电压为零，断开时开关两端可以测得电压。这是我们解决电路问题过程当中最基本的原则。

第二，开关闭合时相当于一根导线，也即电阻可以忽略不计；开关断开时等效于断路，可从电路两节点间去掉，开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压。对于开关的理解，我们可以看作是一个可以断开电路或者是封闭电路的导线，他与导线的理解方式是一样的。

第三，电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线或和用电器一起看作是一个整体来进行分析或可以忽略不计。这样在分析电路的连接方式时，电路就可以得到有效的简化，看上去也不会特别的复杂，有利于快速分清电路的连接方式。

第四，电压表内阻很大，在有用电器或电阻的情况下，我们可以看作电流不能通过。在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉，这样可以使得在分析连接方式使其电路变得特别简单，只有导线和电阻。很多同学在分析电路的连接方式是由于电压表与电路是并联的关系，所以很容易给同学们造成困扰，如果将电压表分出去，那么辨别连接方式时就变得简单多了。

第五，用电器（电阻）短路：用电器（电阻）和导线（开关、电流表）并联时，用电器中无电流通过，可以把用电器从电路的两节点间拆除（去掉）。这种情况我们可以抗住，是电阻与导线并联时，电流只通过导线而不通过电阻相当于将电源的正极和负极连接在一起，同时这样会损害电源造成电阻短路。

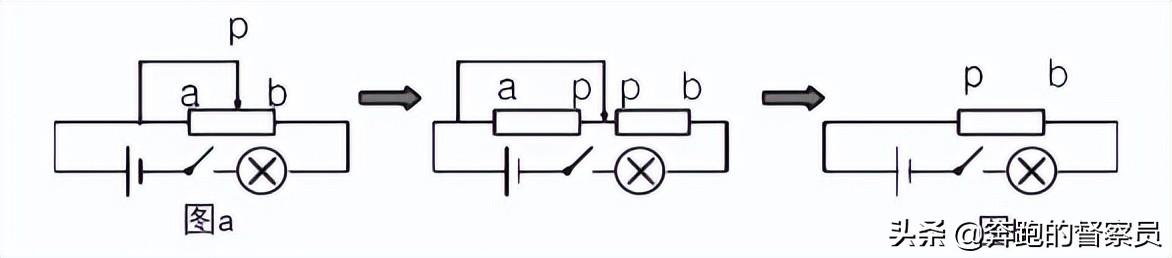

第六，滑动变阻器Pa段被导线（金属杆）短路不工作，去掉Pa段后，下图a变为图b。这是根据滑动变阻器的特点。在接入电路的方式使得只有部分滑动电阻器的电阻接入电路，而另外的一部分将会被短路。同学们在进行分析时，一定要盯紧盯滑动变阻器的接入点。的两个端口，这样有利于辨别接入电路中的有效电阻。

第七，根据串、并联电路电流和电压规律"串联分压、并联分流，串联电流处处相等，并联每个支路电压相等。"分析总电流、总电压和分电流、分电压的关系。这是我们在进行电路计算的过程当中，根据所给条件能够进行实际运算时确定的每个量。的关键条件以及技巧。在实际的训练过程当中，同学们一定要先搞清楚电路连接的方式，对于下一步的计算至关重要。

第八，电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。判断电压表所测量的电压可用滑移法。也就是电路当中出现电流表和电压表时，根据电路连接方式的不同，一定要确定电流表和电压表所测量的电阻是哪一个才能进行进一步的分析，对于计算过程中的数据和量的确定至关重要。

第九，电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。一般情况下，如果电压表串联在电路中，测得的电压是电源两端的电压。电流表直接接在电源两端会被烧坏，且会让电源短路，烧坏电源。这些最基本的常识或者是同学们心中的疑惑，对于解决电路问题都是非常关键的。特别是在判断电路中短路或者是断路的情况时，这些问题将会成为同学们解题过程中的羁绊。如果能提前把这些问题都搞清楚，那么在实际电路的分析当中，会显得比较顺手。

综上所述，有关电路的分析过程中的一些小的细节以及技巧方法的总结，对于分析电路以及解决电路相关的问题都是非常重要的。在学习时，这些内容看似非常简单，和我们学习的内容没有太大的关系，但是他就是重要的考点之一。同学们往往会忽略这些小细节，而导致解决问题时存在一定的困难。
